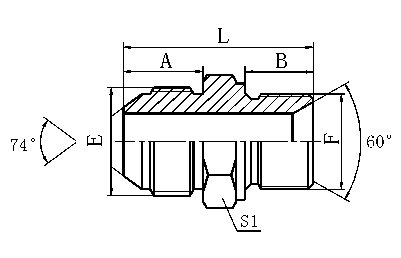

JIC外螺纹74°外锥 / 公制外螺纹60°内锥

JIC外螺纹74°外锥 / 公制外螺纹60°内锥

1JM

JIC外螺纹74°外锥 / 公制外螺纹60°内锥

JIC MALE 74° CONE / METRIC MALE 60° SEAT

0.00
0.00


1JM

JIC外螺纹74°外锥 / 公制外螺纹60°内锥

JIC MALE 74° CONE / METRIC MALE 60° SEAT

代 号 螺 纹 THREAD 尺 寸 DIMENSIONS 选中
PART NO. E F     A B L S1
1JM-04-10 7/16"X20 M10X1     14 8 29 14
1JM-04-12 7/16"X20 M12X1.5     14 10 31 17
1JM-04-14 7/16"X20 M14X1.5     14 11 32 19
1JM-05-10 1/2"X20 M10X1     14 8 28 14
1JM-05-12 1/2"X20 M12X1.5     14 10 30 17
1JM-05-14 1/2"X20 M14X1.5     14 11 32 19
1JM-06-12 9/16"X18 M12X1.5     14.1 10 31 17
1JM-06-14 9/16"X18 M14X1.5     14.1 11 33 19
1JM-06-16 9/16"X18 M16X1.5     14.1 12 35 22
1JM-06-18 9/16"X18 M18X1.5     14.1 12 34 24
1JM-08-16 3/4"X16 M16X1.5     16.7 12 37.5 22
1JM-08-18 3/4"X16 M18X1.5     16.7 12 36.5 24
1JM-08-20 3/4"X16 M20X1.5     16.7 14 41 27
1JM-08-22 3/4"X16 M22X1.5     16.7 14 41 27
1JM-10-20 7/8"X14 M20X1.5     19.3 14 44 27
1JM-10-22 7/8"X14 M22X1.5     19.3 14 43.5 27
1JM-10-26 7/8"X14 M26X1.5     19.3 16 47.5 32
1JM-12-20 1.1/16"X12 M20X1.5     21.9 14 47 30
1JM-12-22 1.1/16"X12 M22X1.5     21.9 14 47 30
1JM-12-26 1.1/16"X12 M26X1.5     21.9 16 50 32

注：螺母及衬套需另行订货。管子直径D为公制时，配用螺母及衬套分别选用NB200、NB500。管子直径为英制时，配用螺母及衬套分别选用NB200、 NB300。
Note： Nut and sleeve should be ordered separately.The nut NB200 and sleeve NB500 is suitable for metric tube,the nut NB200 and sleeve NB300 is suitable for inch tube.
